DISEÑO DE CIRCUITOS CON EL SIMULADOR LOGICSIM

Marcando como objetivo verificar el funcionamiento de los circuitos eléctrico/electrónicos y la realización de esquemas de circuitos que den solución a problemas técnicos, los alumnos de 1º de Bachillerato, dentro de la asignatura de Tecnología Industrial I, han utilizado el simulador de circuitos electrónicos digitales LogicSim.

Tras adquirir los conocimientos teóricos necesarios, se ha llevado a cabo la implementación de diversos problemas técnicos que requerían de un circuito de puertas lógicas.

Algunos de los resultados obtenidos son:

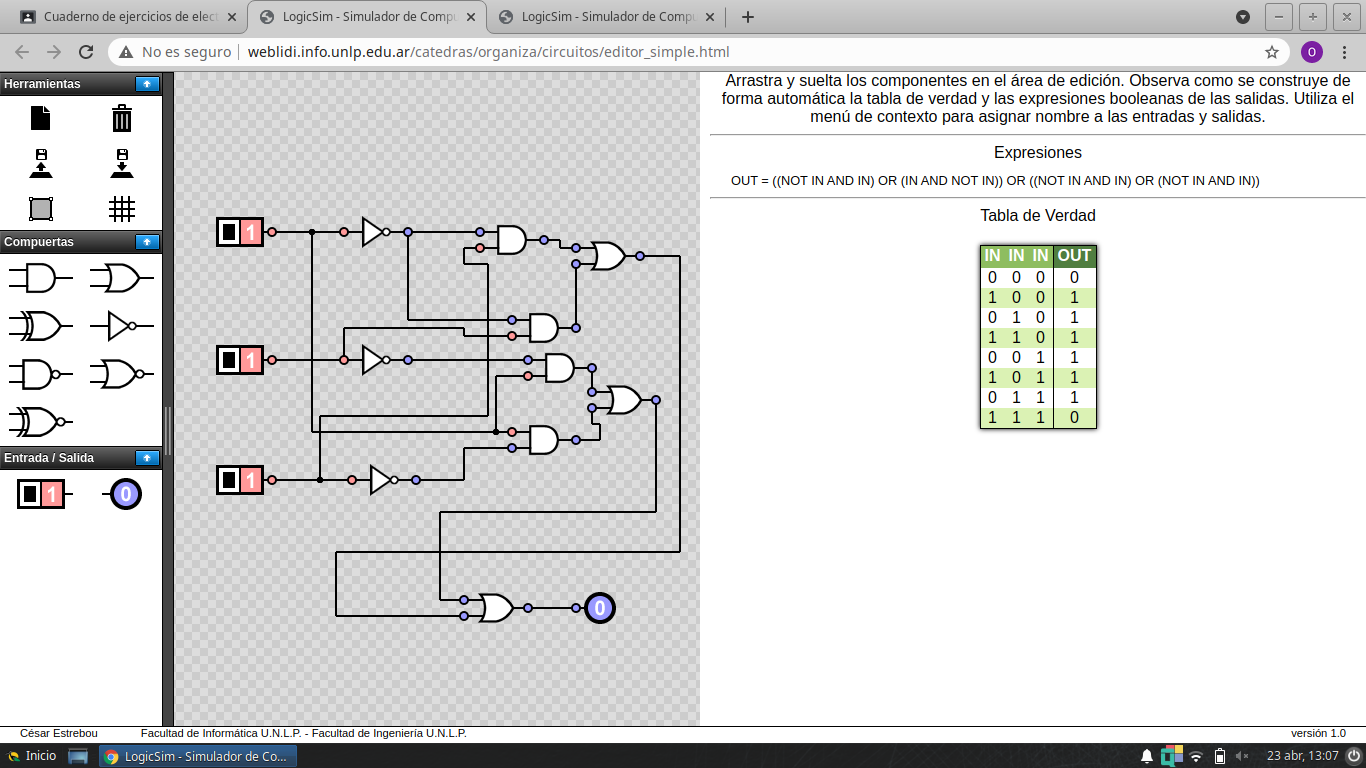

Control de una lámpara mediante sensores de luminosidad

Control de un motor sugestionado por lámparas de emergencia

Control del sistema de fluido dentro de un circuito hidráulico
